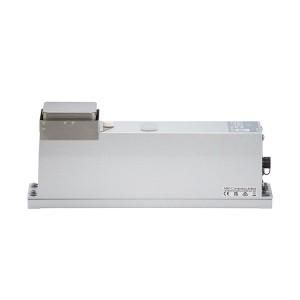

大ひょう量のインライン計量に最適
二次電池、電子部品、医薬品、レジストインキ、コーティング剤、オイルの生産工程に
コンパクトなサイズと、A/Dコンバータ内蔵による省スペース
● 本体幅80 mm:組込みでの使用や、スペースが限られたシステム内での配置に最適
● A/D変換用の表示部を必要とせず、 計量データをPLCやPCに直接デジタルで出力
● 粉体や液体がかかっても安心の、IP65防塵・防水設計
● 専用の計量皿/治具に対応
標準の計量皿を取り外し、システムやアプリケーションの要件に合わせた専用の計量皿/治具の装着可能
● ベースに直接取り付け可能
4本のネジで、システムのベースにしっかりと固定することで、重量物を載せた際の安定性を確保
上側からねじ止めする場合 M6 ネジ × 4
下側からねじ止めする場合 M8 × P1.25 ネジ × 4
● Super Hybrid Sensor(SHS)による高速安定と高分解能
高剛性なロバーバル構造の起歪体と、マイクロ天びんにも採用されている電磁平衡式機構の組み合わせが、効率的で高精度な計量を可能に
300 g以下(風袋を除く)の安定時間は約0.5秒(※)で、タクトタイムの短縮に貢献
(※)AD-4212-10202 / AD-4212F-22001(0~300g ・良好環境・FAST設定、安定検出幅±3d設定時)
型名 |
AD-4212F-6203D |
AD-4212F-10202 |
AD-4212F-22001 |
---|
秤量 |
6200 g / 510 g(※1) |
10200 g |
22000 g |
---|
最大表示 |
6200.08 g / 510.009 g |
10200.84 g |
22008.4 g |
---|
最小表示 |
0.01 g / 0.001 g |
0.01 g |
0.1 g |
---|
繰り返し性(標準偏差) |
0.01 g / 0.002 g |
0.01 g |
0.1 g |
---|
直線性 |
±0.02 g |
±0.03 g |
±0.2 g |
---|
安定所要時間(※2) |
(最小表示0.001 g選択時)1.3秒(※3) (最小表示0.01 g選択時)1.0秒 |
(0 〜 300 g)0.5秒 (300 〜 10200 g)1.0秒 |
(0 〜 300 g)0.5秒 (300 〜 22000 g)1.0秒 |
---|
データ出力回数 |
約3回/秒 〜 100回/秒(出荷時設定は約13回/秒) |
---|
I/O部 (RS-232C/RS-485) |
双方向、600 〜115200bps(出荷時設定は2400bps) |
---|
本機外形寸法 |
80 (W) × 320 (D) × 128 (H) mm |
---|
本機計量皿寸法 |
70 × 70 mm |
---|
本機質量 |
約3.2 kg |
---|
単位表示モード |
g |
---|
防塵・防滴仕様 |
IP65準拠 |
---|
(※1) スマートレンジ(0〜510 g):風袋引きで表示値をゼロにした際、そこから510 gまでは精密レンジで計量できます(風袋引き量と計量範囲を合わせた値がひょう量の6200 gを超えることはできません)
(※2) 良好環境で計量スピード(応答特性)を FAST かつ安定検出幅を±3 デジットに設定時の仕様
(※3) 精密レンジ使用時の仕様
型名 |
品名 |
---|
AD-4212F-29?? | RS-485 インタフェース (デイジーチェーン用)? |
AX-USB-9P | USB コンバータケーブルセット(※4) |
AX-KO3590-200 | RS-232C出力ケーブル2m |
AX-KO3590-500 | RS-232C出力ケーブル5m |
AX-KO3590-1000 | RS-232C出力ケーブル10m |
AX-KO7522-500 | RS-485出力ケーブル5m(バラ線) |
AX-KO7622-200 | RS-485出力ケーブル2m(デイジーチェーン用) |
AD-8922A? | 外部コントローラ? |
AD-8923-BCD | 計量ライン用コントローラ(BCD接続用) |
AD-8923-CC | 計量ライン用コントローラ(CC-Link接続用) |
AD-8551R? | Modbus RTU コンバータ |
AD-8552 EIP | EtherNet/IP コンバータ |
(※4)RS-232CケーブルとUSB変換ケーブルのセットです。AD-4212Fとの接続にはRS232Cケーブルは使用しません。別途AX−KO3590系のケーブルが必要です。
