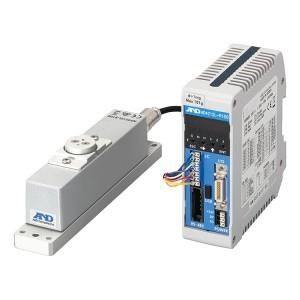

ロードセル方式のコンパクトな計量部と制御盤への組込みに最適なDINレール装着タイプの表示部
● コンパクトな計量部:30mm幅
● 1000回/秒の高速サンプリング
● 振動に強い2系統のハイパフォーマンスデジタルフィルタを搭載
● 表示部は制御盤に組込みに最適なDINレール装着タイプ
● 外部入出力はRS-485(Modbus RTU)
● 外部入出力はコントロールI/O 入力6点、出力8点
● 計量部に過負荷防止ストッパー装備
● 防塵・防滴計量部はIP42
● 電源はDC24V 端子台入力のためお客様にてご用意お願いいたします。電源は制御盤用電源を推奨します。
型名 |
AD-4212L-R50 |
AD-4212L-R100 |
---|
秤量 |
51g |
110g |
---|
最小表示 |
1mg |
1mg |
---|
安定所要時間(※1) |
0〜5g:約0.3秒 、5〜51g:約1.0秒 |
0〜5g:約0.3秒、5〜110g:約1.3秒 |
---|
計量皿寸法 |
Φ20.5mm |
---|
計量部 外形寸法 / 質量 |
30(W)×165(D)×56(H)mm / 約400g (ケーブル含まず) |
---|
表示部 外形寸法 / 質量 |
35.3(W)×101.3(D)×110(H)mm / 約200g |
---|
ケーブル 径 / 長さ / 質量 |
径:Φ4.5mm / 長さ:10m / 質量:約350g(標準装備) |
---|
電源 |
DC24V+10%、−15% |
---|
付属品 |
簡易取扱説明書 RS-485 コネクタ(3M製:35505-6200-A00GF)2個 分岐コネクタ(3M製:35715-L010-A00AK)1個 足コマ3個 |
---|
(※1)良好環境、最適フィルタ設定時
型名 |
品名 |
---|
AX-KO6242-10M | ロードセルケーブル 10m |
