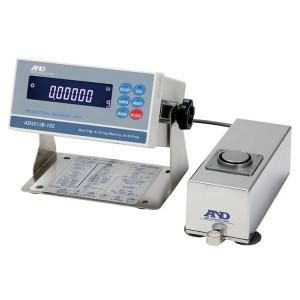

AD-4212Bシリーズは、医薬品・電子部品・レジストインク・コーティング剤・オイルなどの分野で計量システムに求められる、高速応答、高精度、しかも非常にコンパクトなサイズの要求に応える、組込み用計量センサーです。
● 防塵・防滴 計量部 IP54
● 80mm巾のコンパクトな計量部 スペース上の制約を受けず、自由なレイアウトが可能
● 耐薬品性に優れたステンレス製(SUS304)計量部(過酸化水素水原液(34%濃度)に対して、問題なし)
● 校正用分銅付属
● 0.01mgレンジにて約4.0秒の高速応答(FAST設定時)
● RS-232Cインタフェース標準装備
● コンパレータ表示・ブザー付き 音量約61dB(本体正面1mでの測定)
型名 |
AD-4212B-101 |
AD-4212B-102 |
AD-4212B-201 |
AD-4212B-301 |
---|
秤量 |
31g/110g |
110g |
210g |
310g |
---|
最小表示 |
0.01mg/0.1mg |
0.01mg |
0.1mg |
0.1mg |
---|
安定所要時間 (良好環境、FAST設定時) |
約4.0秒/約2.5秒 |
約4.0秒 |
約2.5秒 |
約2.5秒 |
---|
計量皿寸法 |
Φ34mm |
50×50mm |
---|
I/O部 |
RS-232C:双方向、600〜19200bps コンパレータ出力:3段階接点出力(ブザー付き) 外部接点入力:リゼロ入力、 プリント入力 |
---|
計量部外形寸法 |
80(W) × 230(D) × 90(H) mm |
---|
表示部外形寸法 |
237(W) × 150(D) × 155(H) mm スタンド標準装備、パネルマウント可能 192 × 96mm DIN規格 |
---|
※ AD-4212B-101は31gを超えると自動的に標準レンジ(最小表示 0.1mg)に切り替わりますが、RE-ZEROキーを押すことにより精密レンジ(最小表示 0.01mg)に戻ります。重い風袋を載せても精密レンジでの計量が可能です。
例) 50g の風袋を計量皿に載せると最小表示は0.1mg になりますが、その状態でRE-ZERO を行うと、 その点から31g まで最小表示0.01mg で計量可能になります。
型名 |
品名 |
---|
AD4212A-01 | BCD出力、外部接点入力 (RS-232Cおよびコンパレータ出力は使用不可)(※1) |
AD4212A-07 | 延長ケーブル 3m (1本のみ使用可能、表示部・計量部間の距離は最長5mとなります) |
AD4212A-08 | PC接続用イーサネット・インタフェース(TCP/IP)(※1) |
AD4212A-18 | 耐振動アダプタ |
AD4212A-19 | ステンレス製風防 (AD-4212B-100には標準で付属) |
AD4212A-20 | 金属製足コマ |
AD-8127 | マルチプリンタ |
AD-8126 | ミニプリンタ |
AD-1675A | AD-4212シリーズ用卓上風防(S) |
AD-1683 | 除電器(イオナイザー) |
AD-1687 | 環境ロガー |
AD-1688 | 計量データロガー |
AD-1689 | 分銅操作専用ピンセット(1〜500gの分銅に対応) |
AD-8527 | クイックUSBアダプタ |
AD-8923-CC | 計量ライン用コントローラ |
AD-8552EIP | AD-8552EIP |
AX-USB-25P | USBコンバータ・ケーブルセット |
AX-KO1710-200 | RS-232Cケーブル 2m(25P-9P) |
AX-TB248 | ACアダプタ |
(※1)標準のインタフェース、BCD(AD4212A-01)、5段コンパレータ(AD4212A-04)、PC接続用イーサネット・インタフェース(AD4212A-08)は、いずれか1つのみ本体に取付可能です。
