● ワイドセレクション

0.01g（8.2㎏）～0.1g（32.2㎏）全14モデル



● 防塵・防水等級IP65 　最大秤量32.2kg

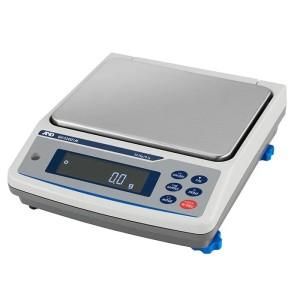

豊富なインタフェースと、組み込み用途に適したトラブル回避の提案を備えた新しいA＆D Apollo大容量GX-M/GF-Mシリーズ



● 洗える安心



粉体や液体の計量をする場合にも安心の「防塵・防水等級IP65」 計量皿・皿受けは勿論のこと、本体フレーム後部も取り外せるので、清掃・洗浄が簡単に実施できます。



● 衝撃に対する安心



ショックアブソーバー機構付き計量皿 計量皿裏面にショックアブソーバー機構を持たせ、センサ部にかかる衝撃を和らげる構造。



● 生産ラインの組み込み時に



ISD：衝撃検出機能（Impact Shock Detection）【特許取得済】

計量皿に衝撃が加わった時に4段階の警告表示とブザーでお知らせ

生産ライン：ワークの衝撃の度合いを簡単にチェック→ 設置時の作業効率アップ・設置後の天びんの故障を防ぐ

研究用途：天びんの使用時の衝撃による故障、計量値ずれの回避→ 計量精度の確保

衝撃レベルの警告表示＋ ロギング機能：衝撃レベル3、4のものを記録（50データ）



● 天びんの繰り返し性・最小計量値の確認に



ECL：電子制御荷重（自己点検）機能（Electronically Controlled Load）【特許取得済】



独自の天びん内部の機構によって、外部分銅を使わずに天びんの繰り返し性(標準偏差SD）を計量・算出

故障診断や、その設置環境で天びんの性能が出ているかの診断機能（SDがスペック内のとき”OK”表示）

約90 秒で自動的に測定



● ポンプ流量など液体の計量に



FRD：流量測定機能（Flow Rate Display）【特許取得済】



荷重の変化を「流量」として計算天びん単体で高精度の流量測定が可能。天びんが防水仕様なので液体が本体にかかっても問題ありません。

生産ライン：移送ポンプや定量供給装置（液体や粉体）などの精度と安定性の向上

研究用途：細胞培養用の培地に添加された溶液の流速の制御など

型名	GX-8202M	GX-8202MD	GX-10202M
秤量	8.2kg	8.2kg	10.2kg
最小表示	0.01g	0.01g（0～2.2kg） 0.1g(2.2～8.2kg）	0.01g
繰り返し性 （標準偏差）	0.01g	0.01g（0.05g）	0.01g
直線性	±0.03g	±0.02g（±0.1g）	±0.03g
安定時間 （FAST設定時の代表値）	約1.5秒	約1.5秒	約1.5秒
計量皿寸法	270×210mm	270×210mm	270×210mm
計量皿材質	SUS316	SUS316	SUS316
本体質量	約9.3kg	約9.3kg	約9.3kg

型名	GX-12001M	GX-22001M	GX-32001M	GX-32001MD
秤量	12.2kg	22.2kg	32.2kg	32.2kg
最小表示	0.1ｇ	0.1ｇ	0.1ｇ	0.1g（0～6.2kg） 1g(6.2～32.2kg）
繰り返し性 （標準偏差）	0.1ｇ	0.1ｇ	0.1ｇ	0.1ｇ（0.5ｇ）
直線性	±0.2g	±0.2g	±0.2g	±0.2g（±1g）
安定時間 （FAST設定時の代表値）	約1.5秒	約1.5秒	約1.5秒	約1.5秒
計量皿寸法	270×210mm	270×210mm	270×210mm	270×210mm
計量皿材質	SUS316	SUS316	SUS316	SUS316
本体質量	約9.3kg	約9.3kg	約9.3kg	約9.3kg

別売品

型式	品名
GXM-04	コンパレータ出力（リレー・ブザー付き）/接点入力（※1）（※2）
GXM-06	アナログ電圧出力（0-1Vまたは0.2-1V）（※1）
GXM-27JA	ブルートゥース出力（※1）
GXK-012	動物計量皿
GXK-015	キャリングケース
AX-GXK-31	簡易風防（秤量8~10kgモデルに標準附属）
AX-KO2737-500JA	RS-232C防水ケーブル（5m D-Sub9Pメス-メス）
AX-KO5465-180	USBケーブル A-ミニBタイプ 1.8m（標準付属品）（※3）
AX-TB248	ACアダプタ（標準付属品）
AX-073007197-S	表示部保護カバー（5枚セット）
AX-SW137-PRINT	プリント用フットスイッチ（※4）
AX-SW137-REZERO	リゼロ用フットスイッチ（※4）
AD-1682	外部バッテリ
AD-1687	環境ロガー
AD-1688	ポケットロガー
AD-8127	マルチプリンタ
AD-8126	ミニプリンタ
AD-8526	イーサネットコンバータ
AD-8922A	外部コントローラ
AD-8920A	外部表示器（有線タイプ）
AD-8931-JA	外部表示器（無線タイプ）（※5）
AD-8541-PC-JA	PC接続用ドングル（※6）
AD-1612	ブザー付きコンパレータライト（※7）

（※1） 同時には使用できません。標準装備のRS-232C+USBインタフェースと交換して装着します。GXM-04またはGXM-06装着時は非防水仕様になります。

（※2）音量：約65dB（本体正面1mからの測定時）。

（※3）天びん側は防水仕様です。

（※4）コンパレータ出力GXM-04が必要です。

（※5）ブルートゥース出力GXM-27JAが必要です。

（※6）天びんとPCを双方向通信させる場合は本製品とGXM-27JAを組み合わせて使用してください。天びんから一方向通信（キーボード入力・HID接続）の場合は不要です。

（※7）GXM-04とAD-1612を接続するためのケーブルが必要です。
