※ 注文単位での納期回答となります。

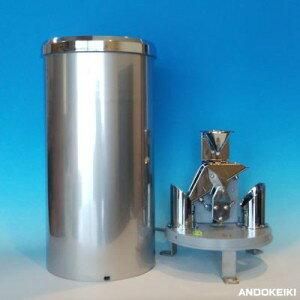

● 転倒ます型の隔測用雨量計感部です。口径200mmの受水口に入る雨量の一定量(0.5mm)毎に転倒ますが転倒動作をリードスイッチで検出して、接点パルス信号を出力します。
● 長期間安定した観測・計測が可能です。
● 設置が比較的容易です。
● 胴部:ステンレス製、台:アルミ合金、脚部:金属製。

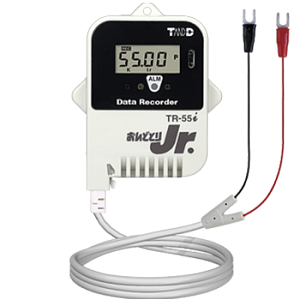

● データロガーは、パルス数を測定・記録するデータロガーです。ロガー本体は防水仕様で多様な環境下で使用できます。電池駆動のため設置場所を選びません。

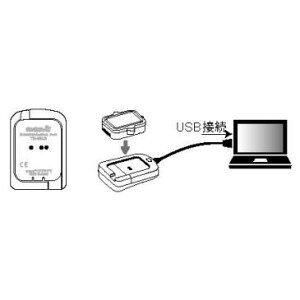

● 記録データはコミュニケーションポートTR-50U2を経由してパソコンへ転送でき、グラフ表示・データ解析が可能です。
● 気象庁検定付。

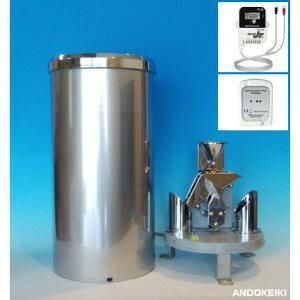

● セット内容
AND-R02-K SUS転倒ます型雨量計(気象庁検定品)
TR-55i-P 小型・防水データロガー
TR-50U2 データ収集機
製品No. |
AND-R02-K (気象庁検定品) |
製品名 |
SUS転倒ます型雨量計 |
検出方式 |
転倒ます式 |
受水部口径 |
Φ200mm |
一転倒雨量 |
0.5mm (15.7CC) |
測定精度 |
20mm以下の雨量のとき ±0.5mm以内
20mm以上の雨量のとき ±3%以内 |
出力信号 |
無電圧メーク接点信号 2接点式 |
接点時間 |
0.1〜0.15秒 |
絶縁抵抗 |
DC500V 500MΩ以上 |
絶縁耐圧 |
AC1000V 1分間 |
外筒材質 |
SUS 304 |
台材質 |
アルミニウム合金鋳物 |
塗色 |
外筒 ステンレス無塗装
口金 金ニス
本器 グレイ(マンセル5GY 6/1相当) |
外形寸法 |
約 Φ210mm × 450mm(H) |
重量 |
約3.4kg |
付属コード |
約10m |
製品No. |
TR-55i-P |
製品名 |
小型・防水データロガー |
測定対象 |
パルス 1ch |
測定範囲 |
接点、電圧 |
表示 |
測定値、電池寿命警告、その他 |
記録データ |
16000 |
記録間隔 |
15通り 1秒〜60分 |
記録モード |
エンドレス/ワンタイム |
通信 |
光通信、赤外線通信 |
警報の確認方法 |
本体液晶画面、本体LED |
電源 |
リチウム電池 |
本体動作環境 |
温度:-40〜80℃ |
大きさ |
H:62mm × W:47mm × D:19mm |
防水性 |
IP64 |
電池寿命 |
約16ヶ月 |
付属品 |
入力モジュール(PIC-3150), リチウム電池 LS14250, ストラップ, 取扱説明書 (保証書付) 一式 |
製品No. |
TR-50U2 |
製品名 |
データ収集機 |
通信 |
USB、光通信 |
電源 |
USBバスパワー |
本体動作環境 |
温度:-10〜60℃
湿度:90%RH以下(結露しないこと)
データロガーが濡れた状態で使用しないこと |
大きさ |
H:80mm × W:56mm × D:16.5mm |
防水性 |
なし |
付属品 |
USB Mini-B 通信ケーブル (US-15C), ソフトウェア (CD-ROM), 取扱説明書 (保証書付) 一式 |
