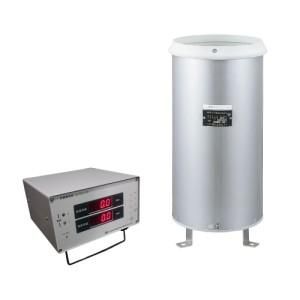

転倒ます型雨量計センサ+雨量警報器。
※ 受注生産品です。納期は注文単位での回答になります。
【転倒ます型雨量計センサ】
降雨0.5mmごとに1接点パルスを出力する転倒ます型雨量計。
雨量警報器、または自記電接計数器と接続して雨量を測定します。
【雨量警報器】
デジタル表示と同時に警報を出力する雨量計(警報器)。
感部 |
転倒ます型 |
出力 |
降雨 0.5mm毎に1接点パルス (無電圧) |
接点容量 |
電流 Max.DCIA 電圧 Max.DC250V |
接点時間 |
0.1秒以上 |
受水口径 |
φ200mm |
材質 |
SUS304 |
寸法・質量 |
φ200×(H)450mm 約2.2kg |
入力信号 |
無電圧メーク接点 1回路
1転倒雨量:0.5mmまたは1.0mm (※0.5mmが標準仕様。1.0mmの場合は、注文時にご指定ください。)
接点時間:100ms以上
最大パルス数:10パルス/1分 |
演算内容 |
時間雨量、連続雨量(積算雨量)、実効雨量 |
降り終わり判断 |
2〜48時間 |
演算方式 |
移動積算方式 |
分岐出力 |
無電圧メーク接点、接点容量:DC24V 1A(抵抗負荷)、接点時間:100ms以上 |
表示方法 |
赤色7セグメントLED 4桁、文字高14.2mm(上段、下段共に) |
表示内容 |
時間雨量および連続雨量
※キー操作により実効雨量を表示可能 |
表示範囲 |
0.0〜999.5mm/s |
警報内容 |
時間雨量:1〜450mm
連続雨量:1〜999mm
実効雨量:1〜999mm |
警報出力(第1警報) |
・無電圧メーク接点、接点容量:DC24V 1A(抵抗負荷)
・黄色LED点滅(遅い点滅)
・ブザー鳴動(遅い継続音) |
警報出力(第2警報) |
・無電圧メーク接点、接点容量:DC24V 1A(抵抗負荷)
・赤色LED点滅(速い点滅)
・ブザー鳴動(速い継続音) |
警報リセット |
・接点出力およびLED表示:積算値が警報設定値より小さくなったとき
・ブザー鳴動:前面パネルのキー操作で停止 |
使用環境 |
0〜50℃、90%rh以下(但し、結露なきこと) |
隔測距離 |
約500m以内(CVVS 1.25mm2を使用した場合) |
筐体 |
鋼板製、卓上型(ゴム足、チルトスタンド付) |
電源 |
AC100V±10%、50/60Hz、約15VA |
バックアップ電源 |
停電時、内蔵の蓄電池で4時間稼働可能
※蓄電池はAC100V電源より常時充電 |
寸法 |
約(W)200×(H)110×(D)200mm |
質量 |
約3.5kg |
