※ 注文単位での納期回答となります。
● 転倒ます型の隔測用雨量計感部です。口径200mmの受水口に入る雨量の一定量(0.5mm)毎に転倒ますが転倒動作をリードスイッチで検出して、接点パルス信号を出力します。
● 長期間安定した観測・計測が可能です。
● 設置が比較的容易です。
● 本体中央にくびれを持たせ、風の影響を軽減します。
● 無線データロガーは雨量計から来るパルス信号を測定・記録する子機と、記録データを無線通信で収集する親機とで構成するデータロガーです。高速で広範囲の無線通信を実現します。 このセットの親機は、USBでパソコンに直接接続するRTR500BCです。付属ソフトウェアで記録データを収集・転送、モニタリング等を行います。
● 気象庁検定付。

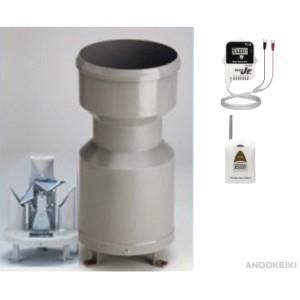

● セット内容

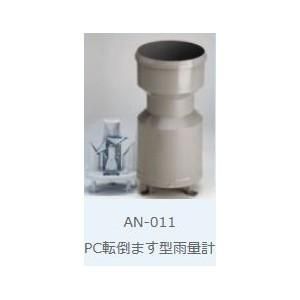

AN-011-K PC転倒ます型雨量計(気象庁検定品)

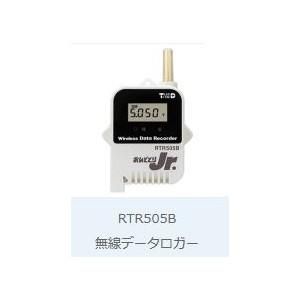

RTR505B 無線データロガー

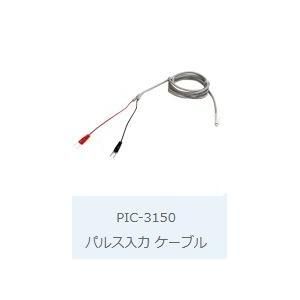

PIC-3150 パルス入力 ケーブル

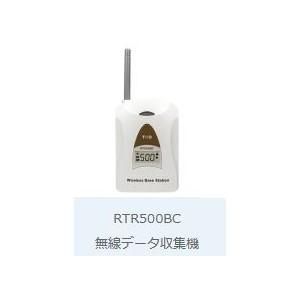

RTR500BC 無線データ収集機
センサ部 仕様 |
---|
製品No. |
AN-011-K |
---|
製品名 |
PC転倒ます型雨量計(気象庁検定品) |
---|
受水口径 |
直径:200mm |
---|
一転倒雨量 |
雨量0.5mm |
---|
受感部 |
クロムメッキ仕上げ(転倒ます共) |
---|
測定精度 |
20mm以下の雨量のとき ±0.5mm以内
20mm以上の雨量のとき ±3%以内 |
---|
出力信号 |
リードスイッチによるメーク接点出力(0.11〜0.13秒) |
---|
外形寸法 |
450(H)×216(φ)mm |
---|
重量 |
約2.4kg |
---|
胴体材料 |
ポリカーボネイト |
---|
付属コード |
約10m |
---|
接点容量 |
3VA(DC30V・0.2A MAX) |
---|
使用温度範囲 |
1〜50℃(凍結しないこと) |
---|
データロガー 仕様 |
---|
製品No. |
RTR505B |
---|
製品名 |
無線データロガー |
---|
測定対象 |
パルス 1ch |
---|
測定範囲 |
接点/電圧 |
---|
表示 |
測定値、電池寿命警告、その他 |
---|
記録データ |
16000 |
---|
記録間隔 |
15通り 1秒〜60分 |
---|
記録モード |
エンドレス/ワンタイム |
---|
通信 |
光通信、特小無線通信 |
---|
電源 |
リチウム電池 |
---|
本体動作環境 |
-40℃〜80℃ (無線通信をする場合: -30〜80℃) |
---|
大きさ |
H:62mm × W:47mm × D:19mm アンテナ長:24mm 質量:約50g |
---|
防水性 |
IP64 |
---|
電池寿命 |
約10ヶ月 |
---|
付属品 |
リチウム電池 LS14250 または LS26500,
ストラップ,
取扱説明書 (保証書付) 一式 |
---|
パルス入力 ケーブル 仕様 |
---|
製品No. |
PIC-3150 |
---|
製品名 |
パルス入力 ケーブル |
---|
ケーブルの長さ |
1.4m |
---|
データ収集機 仕様 |
---|
製品No. |
RTR500BC |
---|
製品名 |
無線データ収集機 |
---|
通信 |
USB、シリアル通信、光通信、特小無線通信 |
---|
警報の確認方法 |
メール |
---|
電源 |
単3アルカリx2、ACアダプタ、USBバスパワー |
---|
本体動作環境 |
温度: -10〜60℃ (外部電源使用時 -30〜60℃) 湿度: 90%RH以下(結露しないこと) |
---|
大きさ |
H:96mm × W:65.8mm × D:24.4mm アンテナ長:55mm 質量:約65g |
---|
防水性 |
なし |
---|
付属品 |
USB Mini-B 通信ケーブル (US-15C),
取扱説明書 (保証書付) 一式 |
---|
