MCR-4シリーズ
T&D 電圧データロガー おんどとり MCR-4V
ID:115396778
商品コード |
mcr4v |
価格 |
44,394円(税込)
|
購入数 |
|
|

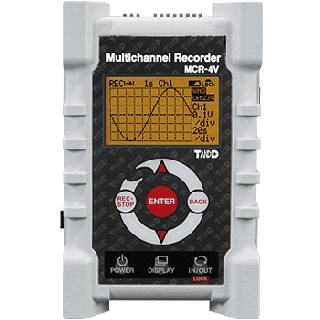

「マルチチャンネルレコーダ MCR-4V」は、1台で4チャンネルの電圧測定・記録ができるデータロガーです。
本体は4台まで連結でき、最大16チャンネルの同期測定が可能です。
多チャンネルデータロガーでは画期的な電池駆動を実現。最短2msecで記録し、分解能は最小10μVで高速・精密な測定ができます。
記録データはUSBによる直接通信のほか、本体に挿し込まれたSDカードにデータを転送してパソコンに移すことも可能です。また、レコーダ本体の液晶でもグラフ表示、閲覧できます。
測定チャンネル |
電圧 4ch |
入力方式 |
スキャニング方式, 差動入力, チャンネル間絶縁 |
入力インピーダンス |
約 1.1MΩ |
入力周波数 |
DC〜100 Hz |
測定レンジ |
±300mV, ±1.5V, ±6V, ±24V, Auto (*1)
絶対最大入力電圧: ±50 V |
精度 |
50〜60 Hz フィルタ ON、かつ測定レンジが以下の場合:
±300 mV: ±(0.3% + 0.06 mV)
±1.5 V : ±(0.3% + 0.3 mV)
±6 V : ±(0.3% + 0.6 mV)
±24 V : ±(0.3% + 2.4 mV)
Auto : 使用中の測定レンジに準じる |
測定分解能 |
50〜60 Hzフィルタ ON : 0.01 mV
50〜60 Hz フィルタ OFF : 0.1 mV |
プレヒート機能 |
3 V〜24 V の外部電源までスイッチ可能, 1.0 Aまで駆動可能 |
記録方式 |
瞬時値, 平均値, 平均Fine |
記録間隔 |
2, 5, 10, 20, 50, 100, 200, 500 ミリ秒
1, 2, 5, 10, 15, 20, 30 秒
1, 2, 5, 10, 15, 20, 30, 60 分
(チャンネル数, 測定レンジ, 50〜60 Hz フィルタ設定により最短間隔は異なる) |
データ記録容量(*2) |
1ch記録時 : 最大 480,000 個/ch
2ch記録時 : 最大 240,000 個/ch
3ch記録時 : 最大 160,000 個/ch
4ch記録時 : 最大 120,000 個/ch |
記録モード |
エンドレス (本体内蔵メモリの空き容量がなくなると、記録中のデータの先頭から上書きして記録を継続)
ワンタイム (本体内蔵メモリの空き容量がなくなると記録を停止) |
記録開始方法 |
即時スタート, 予約スタート |
記録停止トリガ |
有り |
同期記録 |
最大4台16chまで同期記録が可能 (MCR-4TCとの連結も可能 (*3)) |
液晶表示 |
測定値, トレンドグラフ, 電池残量, その他 (日本語/英語 切替可) |
通信インターフェース |
USB通信 |
通信時間 |
フルデータ吸い上げ時間
- 記録中 (記録間隔 2ミリ秒の場合) : 約 3分30秒
- 記録停止中: 約 1分30秒
- スレーブ機: 約 4分30秒 |
外部メモリ |
SDメモリカード, SDHCメモリカード使用可能 (*4) (手動保存/自動保存) |
電源 |
単3アルカリ電池 x 2 (ニッケル水素電池も使用可能), USB電源 (5 V 250 mA) |
電池寿命 (*5) |
約 4.5〜150 日 (単3アルカリ電池) |
入力端子/プレヒート端子 |
スクリューレス端子台
<適合電線>
単線 : O 0.32mm 〜 O 0.65mm (AWG 28 〜 AWG 22)
撚線 : 0.08mm2 〜 0.32mm2 (AWG 28 〜 AWG 22), 素線径O 0.12 mm 以上
ムキしろ : 9 〜 10 mm |
絶縁 |
CH1, CH2, CH3, CH4, USB, プレヒート端子間は絶縁 (電池端子, CH1〜CH4入力端子間は非絶縁)
印加可能電圧 : ± 50 V
絶縁抵抗 : 50 MΩ以上 (DC ± 250 V) |
本体寸法 |
H 120 mm x W 75 mm x D 32 mm |
質量 |
約190 g (電池含む) |
本体動作環境 |
温度: 0 〜 50 ℃
湿度: 90 %RH 以下 (結露しないこと) |
付属品 |
単3アルカリ電池 x 2, USB通信ケーブル (US-15C), ソフトウェア (CD-ROM), カードスロットカバー, 取扱説明書 (保証書付) 一式 |
*1 : Autoの場合は、測定中の電圧に応じて測定レンジが自動で切り替わります。
*2 : 1回の記録がフルデータに満たない場合、最大30回まで記録できます。
*3 : 連結する機器の記録間隔や測定間隔などの仕様により、同期記録が開始できない場合があります。
*4 : 動作確認済みのメモリカードについては機能ページをご確認ください。
*5 : 電池寿命は測定間隔、50〜60 Hz フィルタ ON/OFFなどにより異なります。本説明は新しい電池を使用したときの標準的な動作であり、電池寿命を保証するものではありません。
型式 |
品名 |
US-15C | USB Mini-B 通信ケーブル |
AD-05A2 | ACアダプタ USB Mini-Bタイプ |
|
