0〜22Vの電圧信号を測定

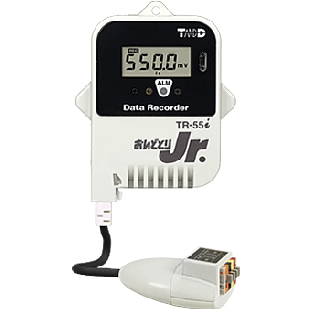

T&D 小型防水温度データロガー おんどとり 電圧 TR-55i-V
ID:115396744
商品コード |
tr55iv |
価格 |
23,324円(税込)
|
購入数 |
|
|
小型データロガーTR-5iシリーズは、温度、電圧、4-20mA、パルス数を測定・記録するデータロガーです。
ロガー本体は防水仕様で-40〜80℃の多様な環境下で使用できます。
また、電池駆動のため設置場所を選びません。
記録したデータは別売のコミュニケーションポートTR-50U2、もしくはデータコレクタTR-57DCiのどちらかを経由してパソコンに転送でき、グラフ表示・データ解析が可能です。
データコレクタを使用すれば、データロガーを回収することなく現場でのデータ収集・閲覧も可能です。
測定要素 |
電圧 1ch |
---|
センサ |
- |
---|
測定範囲 |
0〜22 V |
---|
精度 |
±0.5 mV + 読み値の0.3 % (10〜40℃)
±1 mV + 読み値の0.5 % (-40〜10℃ / 40〜80℃)
( ) 内は入力モジュールの環境温度です。 |
---|
測定分解能 |
400mVまで0.1mV,
800mVまで0.2mV,
999mVまで0.4mV,
3.2Vまで1mV,
6.5Vまで2mV,
9.999Vまで4mV,
22Vまで10mV |
---|
データ記録容量 |
16,000個 |
---|
記録間隔 |
1, 2, 5, 10, 15, 20, 30 秒 1, 2, 5, 10, 15, 20, 30, 60 分 (15通りから選択) |
---|
記録モード |
エンドレスモード(記憶容量がいっぱいになると、先頭のデータに上書きして記録する)
ワンタイムモード(記録容量がいっぱいになると、記録を停止する) |
---|
液晶表示 |
測定値, 記録状態, 電池寿命警告, その他 |
---|
通信インターフェース |
光通信 (独自プロトコル)、赤外線通信 (IrPHY 1.2 省電力方式相当) |
---|
電源 |
リチウム電池 (LS14250) x 1 *1 |
---|
電池寿命 *2 |
約16ヶ月 (赤外線通信有効時: 約11ヶ月) |
---|
本体寸法 |
H62×W47×D19mm(突起部・入力モジュールを除く) |
---|
本体質量 |
約55g(電池含む/ 入力モジュール除く) |
---|
本体動作環境 |
-40〜80 ℃ |
---|
防水性能 *3 |
IP64 (防まつ形, 生活防水) ただし入力モジュールには防水性能はありません |
---|
付属品 |
入力モジュール(VIM-3010)
リチウム電池 LS14250, ストラップ, 取扱説明書 (保証書付) 一式 |
---|
データ吸い上げ対応機種 |
コミュニケーションポート: TR-50U2, TR-50U
データコレクタ: TR-57DCi |
---|
*1:付属のリチウム電池 (LS14250) は市販されていません。交換には低温電池セット (TR-00P2) をお求めください。CR2も使用可能ですが、使用温度範囲0〜60℃、振動が少ない場所で使用してください。また、電池寿命警告機能は正常に動作しない場合があります。
*2:電池寿命は周辺温度、記録間隔、通信回数、電池性能などにより異なります。本説明は新しい電池を使用したときの標準的な動作であり、電池寿命を保証するものではありません。赤外線通信を有効に設定した場合、インバータ式照明の下では電池寿命が短くなる場合があります。
*3:入力モジュールを接続した状態の防水性能です。
型式 |
品名 |
VIM-3010 | 入力モジュール 電圧モジュール |
TR-3C30 | センサ/モジュール延長ケーブル |
TR-05K3 | 壁面アタッチメント |
TR-00P1 | メンテナンスセット |
TR-00P2 | 低温電池セット |
|
